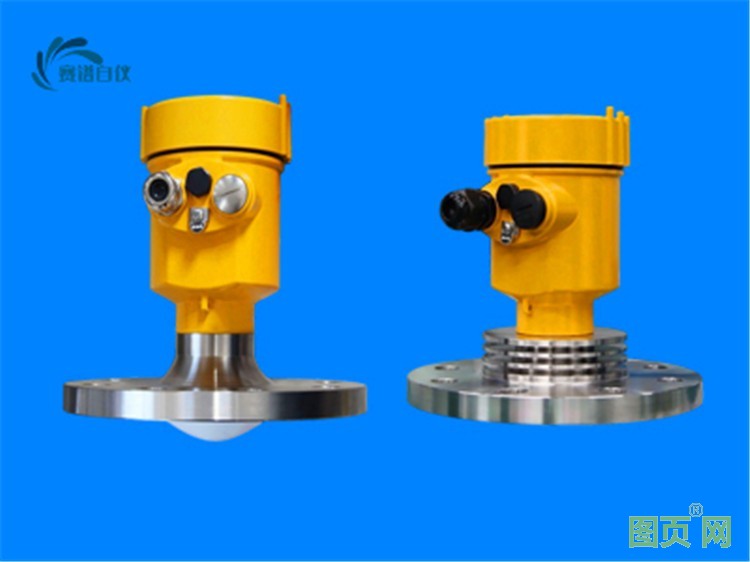

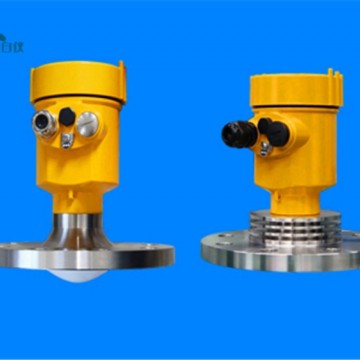

一、产品概述：
SAIPU-RD9000 系列传感器是120G调频雷达式物位测量仪表，测量距离可达150米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于高温高压等环境固体的测量。
二、产品原理：
调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知，因此估算出频率差 δ f ， 便可得到雷达安装位置料面的距离 R ，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。
三、产品特点 ：
毫米波雷达，测量精度最高可达±2mm，测量最小盲区为0.05m。
更小的天线尺寸，满足了更多的工况场合测量。
多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。
拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
动态信号范围更大，对于低介电常数介质的测量更加稳定。
多种测量模式，快速测量模式下雷达反应时间小于1S。
四、产品参数：
测量介质：液体
测量范围： 0.1m~35m
过程连接：法兰≥DN80
过程温度： -40～200℃
过程压力： -0.1～2.5MPa
天线尺寸： 78mm透镜天线
天线材质：PTFE/整体填充
精 度： ±2mm
防护等级： IP67
中心频率： 123GHz
发 射角： 3°
电 源：二线制/DC24V；四线制/DC12~24V；四线制/AC220V
外 壳：铝 /塑料 /不锈钢
信号输出：二线制/4...20mA/HART协议；四线制4...20mA/ RS485 Modbus
